箱子改变概念

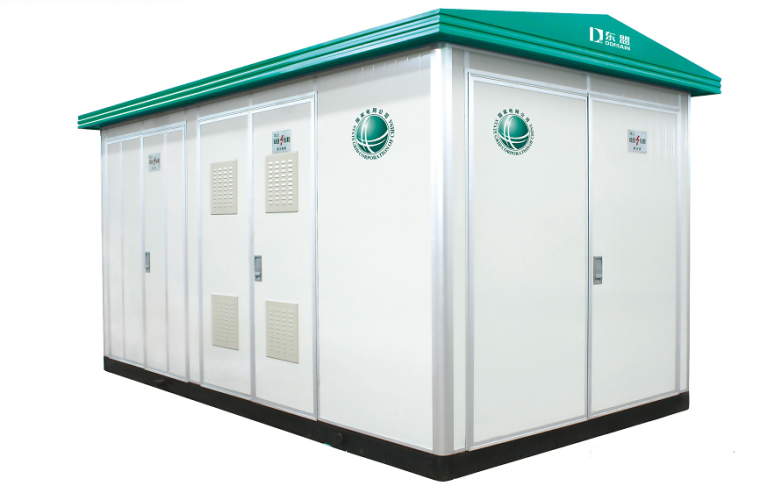

箱子是将高低压的一次设备、蜜柚直播app下载、二次设备在工厂内集成为双重、密封、防腐、可移动的户外箱子。

箱形变电站又称预制变电站或预制变电站。 高压开关设备，配电蜜柚直播app下载和低压配电装置，采用一定布线方案集成在一起的厂房预制板内，室外紧凑配电设备，蜜柚直播app下载降压，低压配电等功能youji组合，设置在防潮、防锈、防尘、防鼠、防火、防盗、绝热、全封闭、可动的钢结构箱中，特别适合城网建设和改造，连接土建变电站箱型变电站适用于矿山、工厂企业、油气田和风力发电站，已取代现有土建配电室、配电站，成为新型配电装置。

箱子变了的构造

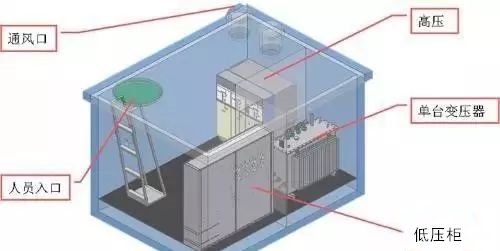

箱变的总体结构主要分为高压开关设备、蜜柚直播app下载和低压配电装置三部分。

根据系统需要，高压开关可选择六氟化硫或真空断路器、环形开关、负载开关、保险丝。 也可在高压侧追加测量装置。 低压侧一般安装有总开关或分路送料器开关，但也有仅安装送料器开关的情况。 直接为低压zui终用户供电。 也可搭载补偿电容器、测量装置等。 配电蜜柚直播app下载一般选用油浸式或干式蜜柚直播app下载。

欧式变化的高压室由高压负载开关、高压保险丝、避雷器等构成，可停止输电操作，有过载和短路保护。 低压室由低压空气开关、变流器、电流计、电压表等构成。 蜜柚直播app下载一般采用S9或干式等。

箱体有“眼”字形配置和“品”字形配置两种构成方式。 “眼”字形配置的高低压室很大，容易实现环网和双电源电缆的环网供电方式。

美式箱型复合蜜柚直播app下载结构前后分开，前部为接线端子，接线端子内包含高低压端子、高压负载开关、插入式保险丝、高压分接开关操作手柄、油位计、油温计等，后部为储油箱和散热器，蜜柚直播app下载绕组、铁心、高压负载开关箱体采用全密封结构。 整体箱zui近由国内厂家开发出来，应用还不广泛，为双层结构，高低压室置于蜜柚直播app下载室之上

欧式、美式和一体式机箱各有优缺点，欧式机箱体积大，高低压开关和蜜柚直播app下载设置在一个大机箱内，散热条件差，需要机械排气装置。 美国式外壳由于蜜柚直播app下载冷却片直接向外部散热，散热条件比较好，但其形状比欧式差，其外观难以与住宅小区等绿化环境协调。 一体型箱子占地面积少，优越，缺点类似于美式箱子。 另外，美国、一体型箱在国内只能制造630kVA以下，欧元箱可达到1250kVA。

普通箱形变电站的形式分为三类

(1)高压开关设备型号

(2)干式蜜柚直播app下载柜形式

(3)低压开关设备型号。

前三位字母的意思是

Z-组合式B-变电站N(W)-室内(室外，不可添加) x盒Y-移动。

箱子变化的驾驶和维护

(一)箱子运动的基本要求；

放置箱型设备的草坪应放在高处，不应放在低处。 防止雨水流入箱内影响运行。 建造混凝土平台时，请留下中性。 电缆的出入线铺设很容易。

2、箱体和接地网需要可靠的连接，箱体接地和零位可以共用接地网，接地网在基本的四角打接地桩，形成一体。

3、违反箱型设备周围堆积物，确保电气设备通风和运行巡视，箱体以自然风循环冷却为主，蜜柚直播app下载室门不得堵塞。

4 .高压配电装置环形开关、蜜柚直播app下载、避雷器等设备定期巡回维护，发现缺陷时修理，定期进行绝缘预防试验面孔。 请正确解除机器的连锁，用绝缘棒操作。

(二)箱变的巡回维护箱变根据巡回维护周期定期巡回(每月一次以上)，测量电缆终端连接处的温度，检查设备的运行状况，根据需要试面。

一般巡视项目包括：

1、基础是否牢固，洞是否堵塞，橱柜是否有湿气。

2 .接地装置是否完备或连接良好。 接地电阻是否满足要求。

3 .室外环境有无变化.交通和行人anquan是否有影响。

4、检查各送料器的负荷状况。 三相负载是否平衡、过载、开关的开闭位置、仪表指示是否正确、控制装置是否正常动作。

5、箱体变化的除尘箱内部每年进行除尘，高压室、低压室的箱体表面和空气箱表面用湿布擦拭，蜜柚直播app下载室内蜜柚直播app下载用吹风机除尘或用吸尘器除尘。

6 .检查鼓风机的日常维护和检查鼓风机的运转状况，如果不运转，使用温湿度控制器，在现有温度以下开始检查鼓风机。

7 .高压开关和低压开关电动操作机构的维护和检修

(1)检查气压计的指针。 是否在绿色区域，进入红色区域后，进行投入操作。 立刻通知制造商处理。

(2)机械部件的润滑可以使用通用的锂类润滑脂(润滑脂)进行润滑后，进行分割操作试验等。

(3)电缆、避雷器的例行试验按例行试验要求，进行电缆、避雷器的绝缘试验和漏电流试验。

8 .辅助程序温湿度控制器的程序试验烟雾警报装置的程序试验端子台的紧固和检查：标准品的紧固和检查。

9、端子台的维护可能是因热膨胀收缩而使端子台松动，每年都应对端子室内所有端子的重新紧固。 注意：重新紧固前，请确认一次交流电路和二次控制电路已切断，不要触电！

10 .保养箱变更时的注意事项

(1)在箱变门上设置防风机构，使箱门保持完全打开的状态，关闭箱门时bixu提起防风机构的根部，关闭门不要勉强拉动，防止机构和门的变形，影响箱变的正常使用

(2)高压负载开关的本地手动操作结束后，将负载开关的操作手柄返回外门内侧的手柄支架，以免丢失。

(3)高压环形盘的备用电路未连接电缆时，应在环形盘输电前关闭备用电路，或者使用附带的绝缘盖堵塞电缆支架，避免事故发生

(4)箱子出厂时网箱上装备的防尘帽不能代替绝缘帽使用！

(5)不允许在运行中使用短路插头插入测试孔。 如果不插入，电压传感器可能会损坏。

(6)低压隔离开关只能在解锁位置操作。 不要勉强拉！

盒子正确的操作

1 .投入操作

电缆室门---分离接地开关---关闭负载开关。

2 .栅ji操作

分开负载开关，关闭接地开关，打开电缆室门。

操作时的注意疲劳事项

(1)进行负载开关的接通操作时，bixu将开关按到接通或接通的zui终位置，在开关不动作前，请勿松开或拔出操作手柄。 弹簧弹回会伤害操作者。

(2)进行负载开关的接通操作时，将操作手柄的操作手柄向外伸出，防止操作时伤害操作者。

(3)进行负载开关的接通操作前，拔出对应的单元面板左上部的电动手动切换旋钮，旋转90固定在手动位置后，手动操作负载开关，可能会损坏机构。

故障现象发生原因的故障诊断方法

(1) :框架断路器不能接通

1 .控制电路故障。

2 .智能脱扣器工作后，面板上的红色按钮未复位。

3 .储藏机构没有储藏

排除方法

1 .用万用表检查开放点。

2 .确定跳闸的原因，故障诊断后按重置按钮。

3 .手动或电动储藏。

(2) :塑料外壳断路器不能接通

1 .机构脱离后，没有恢复。

2 .断路器带欠电压线圈，输入线侧没有电源。

排除方法

1 .确定跳闸的原因并在故障诊断后重置。

2 .使入线端带电，将手柄复位后投入。

(3)断路器一接通就会飞

1 .线路有短路现象

排除方法

1 .不得多次重复投入。 bixu查明故障，排除后再投入。

(4)电容器柜不能自动补偿

1 .控制电路的电源消失。2 .电流信号线连接不正确。

排除方法

1 .检查控制电路，恢复电源。

箱子变化工程如何做好装箱式蜜柚直播app下载？

箱变接地装置的施工

1、箱型变电站周围打接地网，接地网与周围的建筑接地网相连。

2、接地装置埋设shendu和焊接要求符合设计要求和相关规范的规定。

3、接地装置安装完毕后，在晴朗的天气下，当地面湿度达到基准时，可进行接地电阻的测量。 如果有接地电阻值不符合规定的接地装置，在接地电阻值满足设计要求之前，bixu按规定增加相应的接地ji和接地母线。

4 .接地装置与设备连接可靠，需要美观。

户外箱变电站的安装工程

1、申报单：根据箱变厂家提供的箱变设计图要求和使用要求，订购相应的材料和设备，在箱变内蜜柚直播app下载订货前向供电部门提供设备型号，申报审批。

2、配线：经现场调查，确定10kV电源的合理入线点，制定相应的受电工程方案

3、埋入：箱型变电站基础施工，埋入相应的构件和电缆保护钢管。

4、设置：基础达到设计强度的70个点以上后，箱型变电装置到达现场首先进行检查，配件齐全，设备齐全，无生锈或机械损伤的，可以设置设备。 在这个过程中要注意基础养护。

5、检验：箱子工程完成后，施工部门首先通过设备自我调整、自我检验，建设部门委托有试验资格的试验部门进行箱型变电站试验。
